عملکرد آب بند مکانیکی در محیط خلاء چگونه است؟

در چشم انداز صنعتی، مهر و موم های مکانیکی نقشی محوری در تضمین عملکرد کارآمد و ایمن تجهیزات مختلف ایفا می کنند. وقتی صحبت از محیط خلاء به میان می آید، عملکرد مهر و موم های مکانیکی حیاتی تر می شود. به عنوان یک تامین کننده مهر و موم مکانیکی مطمئن، من به طور مستقیم شاهد چالش ها و الزامات منحصر به فرد استفاده از مهر و موم مکانیکی در چنین شرایطی بوده ام.

1. اصول اساسی مهر و موم مکانیکی در خلاء

مهر و موم های مکانیکی برای جلوگیری از نشت سیالات (مایعات یا گازها) بین دو جزء، معمولاً یک محور چرخان و یک محفظه ثابت طراحی شده اند. در یک محیط خلاء، اختلاف فشار در سراسر مهر و موم در مقایسه با شرایط اتمسفر معمولی یا فشار مثبت معکوس می شود. به جای محتوی سیال تحت فشار، آب بندی باید از ورود هوا یا سایر آلاینده ها به داخل محفظه خلاء جلوگیری کند.

ساختار اصلی آب بند مکانیکی از دو وجه آب بندی اولیه تشکیل شده است: یک وجه چرخان متصل به شفت و یک صفحه ثابت متصل به محفظه. این سطوح توسط ترکیبی از نیروی فنر و اختلاف فشار در سراسر مهر و موم به هم متصل می شوند. در خلاء، نیروی فنر عامل غالب در حفظ تماس بین سطوح آب بندی می شود، زیرا دیفرانسیل فشار دیگر مانند یک سیستم فشار مثبت عمل نمی کند.

2. شاخص های کلیدی عملکرد در یک محیط خلاء

نرخ نشت

یکی از مهمترین شاخص های عملکرد آب بند مکانیکی در خلاء میزان نشتی است. نرخ نشتی کم برای حفظ یکپارچگی خلاء ضروری است. حتی مقدار کمی نشت می تواند به طور قابل توجهی بر عملکرد فرآیندهای وابسته به خلاء تأثیر بگذارد، مانند در ساخت نیمه هادی، تقطیر خلاء، یا میکروسکوپ الکترونی. میزان نشتی معمولاً بر حسب واحدهایی مانند سانتی متر مکعب در ثانیه (cc/s) یا سانتی متر مکعب استاندارد در دقیقه (sccm) اندازه گیری می شود.

اصطکاک و سایش

اصطکاک بین سطوح آب بندی می تواند گرما ایجاد کند، که یک نگرانی عمده در یک محیط خلاء است. از آنجایی که هیچ سیالی برای انتقال گرما وجود ندارد، دما در رابط آب بندی می تواند به سرعت افزایش یابد. دماهای بالا می تواند باعث انبساط حرارتی مواد آب بندی شود که منجر به تغییر در فشار تماس و به طور بالقوه افزایش نرخ نشت می شود. علاوه بر این، اصطکاک بیش از حد می تواند باعث ساییدگی در سطوح آب بندی شود و طول عمر آب بندی را کاهش دهد.

ثبات

پایداری مهر و موم مکانیکی در خلاء بسیار مهم است. لرزش ها یا ناهماهنگی ها می توانند تماس بین سطوح آب بندی را مختل کنند و منجر به افزایش نشتی شوند. در خلاء، فقدان میرایی ارائه شده توسط سیال اطراف می تواند مهر و موم را نسبت به ارتعاشات حساس تر کند. بنابراین، در طراحی مهر و موم باید عواملی مانند خروجی شفت، فاصله یاتاقان و سختی کلی تجهیزات در نظر گرفته شود.

3. انتخاب مواد برای کاربردهای خلاء

انتخاب مواد برای آب بندی مکانیکی در محیط خلاء برای عملکرد آنها بسیار مهم است. سطوح آب بندی باید دارای ضریب اصطکاک کم، مقاومت در برابر سایش بالا و هدایت حرارتی خوب باشند. مواد متداول مورد استفاده برای سطوح آب بندی شامل کربن، کاربید سیلیکون و کاربید تنگستن است.

کربن به دلیل خاصیت روانکاری خود و قیمت پایین آن یک انتخاب محبوب است. مقاومت شیمیایی خوبی دارد و می تواند در دماهای نسبتاً پایین کار کند. با این حال، کربن رسانایی حرارتی نسبتاً کمی دارد، که می تواند در کاربردهای گرمای بالا یک نقطه ضعف باشد.

کاربید سیلیکون به دلیل سختی بالا، مقاومت در برابر سایش و هدایت حرارتی شناخته شده است. این می تواند دمای بالا را تحمل کند و در برابر حملات شیمیایی مقاوم است. کاربید سیلیکون اغلب در کاربردهایی استفاده می شود که در آنها به آب بندی با کارایی بالا نیاز است، مانند صنعت نیمه هادی.

کاربید تنگستن یکی دیگر از مواد با مقاومت در برابر سایش عالی و سختی بالا است. هدایت حرارتی خوبی دارد و می تواند در فشارها و دماهای بالا کار کند. کاربید تنگستن معمولاً در کاربردهای سنگین مانند پمپ ها و کمپرسورها استفاده می شود.

علاوه بر سطوح آب بندی، الاستومرهای استفاده شده در آب بندی مکانیکی نیز باید با دقت انتخاب شوند. الاستومرها برای ایجاد آب بندی ثانویه و ایجاد حرکات کوچک بین قسمت های دوار و ثابت استفاده می شوند. در خلاء، الاستومرها می توانند از گاز خارج شوند، که می تواند محفظه خلاء را آلوده کند. بنابراین، الاستومرهای با گاز خروجی کم، مانند لاستیک فلوروکربن (FKM) یا پرفلوئوروالاستومر (FFKM)، معمولا استفاده می شوند.

4. ملاحظات طراحی برای خلاء - مهر و موم مکانیکی سازگار

پیکربندی مهر و موم

پیکربندی مهر و موم مکانیکی می تواند تأثیر قابل توجهی بر عملکرد آن در خلاء داشته باشد. درزگیرهای تک رو ساده ترین و رایج ترین نوع آب بند مکانیکی هستند. با این حال، در یک محیط خلاء، مهر و موم های دو طرفه یا مهر و موم های پشت سر هم ممکن است ترجیح داده شوند. مهر و موم های دو طرفه سطح بیشتری از محافظت در برابر نشتی را فراهم می کنند، در حالی که می توان از مهر و موم های پشت سر هم برای جداسازی موثرتر سیال فرآیند از جو استفاده کرد.

سیستم های تهویه و پاکسازی

برای جلوگیری از ایجاد فشار یا آلودگی بین سطوح آب بندی، می توان از سیستم های تهویه و تصفیه استفاده کرد. سیستم‌های تهویه اجازه می‌دهند هر گاز یا بخاری که بین سطوح آب‌بندی جمع می‌شود حذف شود، در حالی که از سیستم‌های تصفیه می‌توان برای معرفی یک گاز تمیز و بی‌اثر به رابط آب‌بندی استفاده کرد. این به حفظ یک محیط عملیاتی پایدار و کاهش خطر آلودگی کمک می کند.

اتلاف حرارت

همانطور که قبلا ذکر شد، اتلاف گرما یک چالش بزرگ در محیط خلاء است. برای رفع این مشکل می‌توان آب‌بندی‌های مکانیکی را با ویژگی‌هایی مانند کانال‌های خنک‌کننده یا پره‌ها برای افزایش سطح برای انتقال حرارت طراحی کرد. علاوه بر این، استفاده از مواد با رسانایی حرارتی بالا می تواند به دفع موثرتر گرما کمک کند.

5. مقایسه با سایر محلول های آب بندی در خلاء

در حالی که مهر و موم مکانیکی به طور گسترده ای در کاربردهای خلاء استفاده می شود، راه حل های آب بندی دیگری مانند حلقه های O و مهر و موم های سیال مغناطیسی وجود دارد.

اورینگ ها دستگاه های آب بندی ساده و مقرون به صرفه ای هستند. آنها معمولاً برای آب بندی استاتیک یا کاربردهای چرخشی با سرعت کم استفاده می شوند. با این حال، حلقه‌های اورینگ از نظر توانایی مقاومت در برابر فشارها و دماهای بالا دارای محدودیت‌هایی هستند و ممکن است برای کاربردهایی که نرخ نشتی بسیار پایین مورد نیاز است مناسب نباشند.

درزگیرهای سیال مغناطیسی از یک سیال مغناطیسی برای ایجاد مهر و موم بین شفت چرخان و محفظه ثابت استفاده می کنند. آنها عملکرد آب بندی عالی را ارائه می دهند و می توانند در سرعت های بالا کار کنند. با این حال، مهر و موم های سیال مغناطیسی پیچیده تر و گران تر از مهر و موم های مکانیکی هستند و برای عملکرد آنها نیاز به میدان مغناطیسی دارند.

6. کاربردهای مهر و موم مکانیکی در محیط های خلاء

مهر و موم های مکانیکی در طیف گسترده ای از صنایع و کاربردهایی که نیاز به محیط خلاء دارند استفاده می شود. برخی از کاربردهای رایج عبارتند از:

تولید نیمه هادی

در تولید نیمه هادی، اتاقک خلاء برای فرآیندهایی مانند رسوب شیمیایی بخار (CVD)، رسوب فیزیکی بخار (PVD) و اچینگ استفاده می شود. مهر و موم مکانیکی برای جلوگیری از ورود هوا و آلاینده ها به محفظه های خلاء استفاده می شود و کیفیت و قابلیت اطمینان دستگاه های نیمه هادی را تضمین می کند.

تقطیر خلاء

تقطیر در خلاء فرآیندی است که برای جداسازی مخلوط مایعات با نقاط جوش متفاوت تحت فشار کاهش یافته استفاده می شود. آب بند مکانیکی در پمپ ها و کندانسورهای سیستم های تقطیر خلاء برای حفظ خلاء و جلوگیری از نشت سیالات فرآیند استفاده می شود.

میکروسکوپ الکترونی

میکروسکوپ های الکترونی برای کارکرد موثر به محیطی با خلاء بالا نیاز دارند. مهر و موم های مکانیکی برای آب بندی محفظه های خلاء میکروسکوپ های الکترونی، جلوگیری از تداخل مولکول های هوا با پرتو الکترونی و اطمینان از تصویربرداری واضح و دقیق استفاده می شود.

7. محصولات مرتبط برای آب بندی پیشرفته در سیستم های خلاء

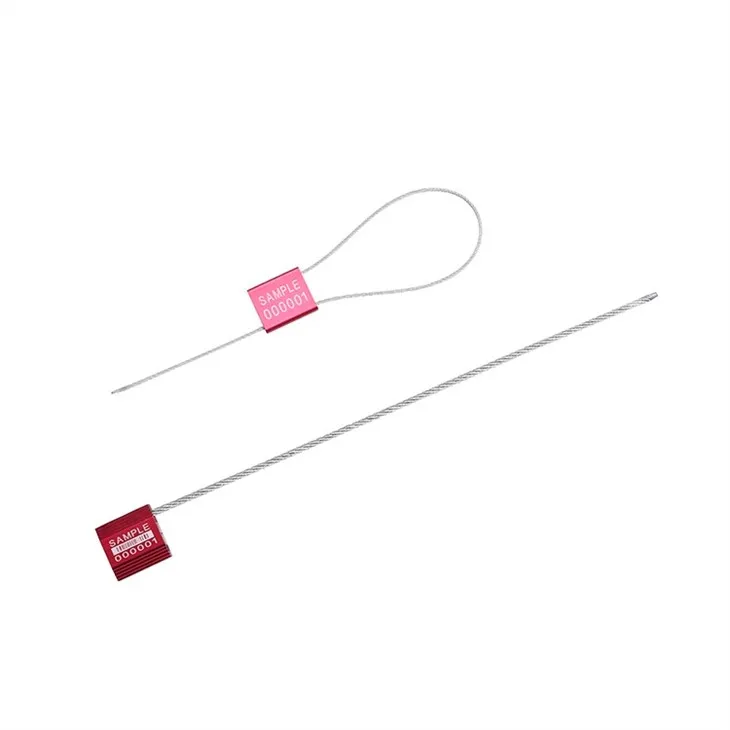

ما به عنوان تامین کننده سیل مکانیکی، طیف وسیعی از محصولات مرتبط را نیز ارائه می دهیم که می تواند عملکرد آب بندی را در سیستم های خلاء افزایش دهد. مثلا مامهر و موم کابل با استحکام بالابرای ایجاد آب بندی قابل اعتماد برای نفوذ کابل در اتاقک خلاء طراحی شده است. استحکام کششی بالا و مقاومت عالی در برابر عوامل محیطی ارائه می دهد و عملکرد طولانی مدت را تضمین می کند.

مامهر و موم کابل امنیتی آلومینیومیگزینه دیگری برای آب بندی ورودی های کابل است. ساخته شده از آلومینیوم با کیفیت بالا، مهر و موم ایمن و قابل دستکاری را ایجاد می کند، که در کاربردهایی که امنیت یک نگرانی است مهم است.

علاوه بر این، مامهر و موم کابل آلومینیومی 2.0 میلی متریک راه حل همه کاره برای آب بندی کابل های با قطر کوچک در سیستم های خلاء است. این چسبندگی محکم و عملکرد آب بندی قابل اعتماد را ارائه می دهد و آن را برای انواع برنامه ها مناسب می کند.

8. نتیجه گیری و فراخوان برای اقدام

در نتیجه، عملکرد مهر و موم های مکانیکی در یک محیط خلاء تحت تأثیر عوامل مختلفی از جمله نرخ نشتی، اصطکاک و سایش، پایداری، انتخاب مواد و طراحی است. با درک این عوامل و انتخاب مهر و موم مکانیکی مناسب برای کاربرد خاص، می توان به عملکرد مطمئن و کارآمد در فرآیندهای وابسته به خلاء دست یافت.

ما به عنوان یک تامین کننده پیشرو در مهر و موم مکانیکی، تخصص و تجربه لازم برای ارائه مهر و موم های با کیفیت بالا برای کاربردهای خلاء را داریم. محصولات ما به گونه ای طراحی و تولید می شوند که بیشترین نیازها را برآورده کنند و عملکرد طولانی مدت و رضایت مشتری را تضمین کنند. در صورت نیاز به آب بند مکانیکی یا محصولات مرتبط برای سیستم وکیوم خود، از شما دعوت می کنیم برای مشاوره با ما تماس بگیرید. تیم کارشناسان ما خوشحال خواهند شد که شما را در انتخاب راه حل مناسب برای نیازهای خاص خود یاری کنند.

مراجع

• "مهر مکانیکی: اصول و کاربردها" نوشته جان دی. آدامسون
• "تکنولوژی خلاء: راهنمای عملی" نوشته پیتر ال هابسون
• "راهنمای فناوری مهر و موم کردن" نوشته پل ای. اسمیت
